Superare le aspettative dei clienti nella progettazione elettronica ad alta velocità

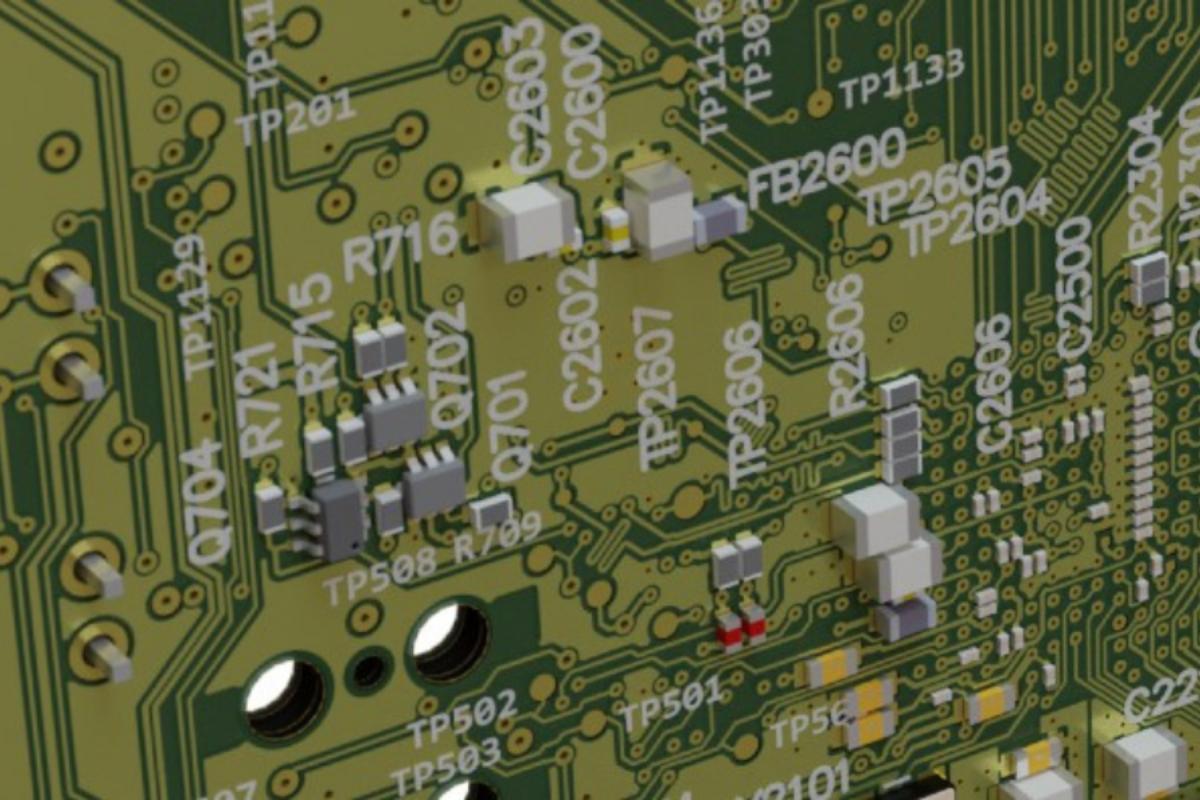

CORESIGHT offre i servizi di progettazione necessari per integrare i sistemi di processori basati su DDRx su un circuito stampato.

Ma che dire della verifica pre-fabbricazione?

"Dopo aver iniziato la simulazione con HyperLynx DDR3, abbiamo avuto la conferma immediata che avevamo fatto un buon lavoro. La simulazione DDR3 ha mostrato che avevamo vincolato il PCB abbastanza da soddisfare le condizioni di timing. Inoltre, avevamo ancora abbastanza flessibilità per il processo di routing delle tracce rimanenti."

Afferma Martin Rupp, CEO di CORESIGHT.

Una simulazione DDRx è importante anche per altri aspetti.

Immagina di aver costruito il tuo progetto DDRx e di voler controllare, per esempio, i tempi di setup e hold. È praticamente impossibile accedere a questi pin specifici perché sono spesso nascosti sotto un BGA di oltre 200 pin. Poiché la simulazione HyperLynx DDRx prende in considerazione lo stackup del PCB con i suoi piani di riferimento e i ritardi di propagazione, i risultati sono vicini alla realtà.

Un software come HyperLynx permette una verifica affidabile riuscendo a risparmiare lavoro e tempo.

"Poiché siamo un'azienda orientata al progetto del cliente, il cliente beneficia enormemente dell'investimento che abbiamo fatto in HyperLynx. Alla fine, crediamo che un cliente soddisfatto sia quello che torna da noi e questo rende utile l'investimento", continua Martin Rupp.

Dopo aver valutato diversi strumenti di integrità del segnale, CORESIGHT ha scelto HyperLynx come soluzione di verifica ideale.

"Abbiamo valutato altri strumenti di integrità del segnale, ma siamo giunti alla conclusione che avevamo bisogno di uno strumento che potesse funzionare fuori dagli schemi e funzionare in modo affidabile sui nostri computer. Inoltre, abbiamo sentito che alcuni aspetti funzionali di base mancavano in altre soluzioni", aggiunge Martin Rupp.

Il CAD elettronico esporta il progetto PCB direttamente in formato HyperLynx. Questo significa che non c'è bisogno di importare o convertire per HyperLynx. CORESIGHT usa HyperLynx non solo per la verifica di DDRx, ma anche per esaminare altre interfacce dati seriali e parallele, come RMII, Ethernet e ONFI.

L'integrità del segnale nel pre-progetto (Free Form Schematic) permette di simulare le parti critiche del progetto globale prima del routing effettivo. Questo riduce le simulazioni post-layout.

L'integrità del segnale post-layout permette di simulare il progetto come sarà sul PCB. Lo stackup, i vias e persino la maschera di saldatura saranno inclusi nei calcoli del simulatore.

L'impostazione della simulazione DDRx può essere fatta in poco tempo. Una volta che la simulazione DDRx è completamente configurata, viene completata in pochi minuti e fornisce risultati affidabili e realistici.

La stesura tramite schema di principio offre la flessibilità di modificare la geometria e l'accoppiamento dei differenziali. Questo ti dà un'idea di come la traccia può essere modificata per migliorare rapidamente l'integrità del segnale.
